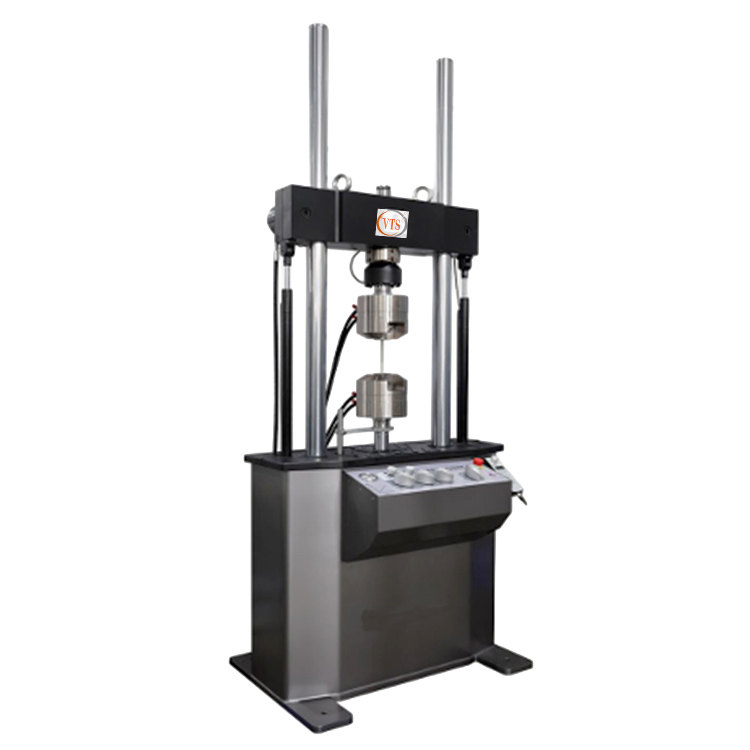

ASTM E399 أنظمة اختبار الديناميكية والتعب

(متحرك & آلة اختبار التعب)

تستخدم أنظمة الاختبار الديناميكي والتعب ASTM E399 على نطاق واسع في مجالات مثل الطاقة النووية, الفضاء, النفط والغاز, الهندسة البحرية, النقل بالسكك الحديدية, بحث وتطوير المواد, وتحليل الفشل. وتتمثل وظيفتها الأساسية في تحديد قيمة K₁c للمواد المعدنية لدعم التصميم, اختيار المواد, تقييم السلامة, وتحسين العملية.

المعايير: ايزو 12135, أستم E399, بكالوريوس 7448, أستم E1820

إن آلة اختبار التعب الديناميكي الخاصة بنا هي حل متعدد الاستخدامات للاختبارات التي تتطلب دقة عالية وسرعة في القوة والتحكم في الموضع.

نطاق الحمل الديناميكي يصل إلى 2000 كيلو نيوتن
صيانة مجانية وسهلة التركيب
استهلاك منخفض للطاقة
اختبار موثوق للغاية

هندسة الطاقة النووية (ASTM E399 أنظمة اختبار الديناميكية والتعب)

التحقق من صلابة الكسر في احتواء المفاعل والمكونات الأساسية
التحقق من مواد الاحتواء الفولاذية عالية القوة لمفاعلات الماء المضغوط
مادة: 720 N/mm² فولاذ عالي القوة منخفض السبائك (ASTM A543 الفئة ب الصف 1), تستخدم لأوعية الاحتواء الفولاذية في محطات الطاقة النووية.
طريقة: ج(ر) تم تحضير العينات طبقاً للمواصفة ASTM E399, وبعد المعالجة الحرارية والمعالجة الحرارية بعد اللحام, تم اختبار K₁c للمعدن الأساسي وخط اللحام. يتضمن التحقق Pₘₐₓ/P_Q ≥ 1.10 وأبعاد مرضية 2.5 (K₁c/σₛ)².
نتائج: K₁c ≥ 60 ميجا باسكال · م¹/², لا الشقوق تخفيف التوتر, تلبية معايير السلامة النووية, دعم تصميم هيكل الاحتواء.

الفضاء الجوي: اختيار المواد وإصدار الشهادات للهياكل الحاملة للطائرات (ASTM E399 أنظمة اختبار الديناميكية والتعب)

تحديد K₁c للفولاذ فائق القوة المستخدم في معدات هبوط الطائرات المقاتلة (دراسة حالة صناعة الطيران)
مواد: 300م الصلب, ايرميت 100, وغيرها من الفولاذ فائق القوة, تستخدم لدعامات معدات الهبوط وربط العروات.
طريقة: صدع ما قبل التعب في SE(ب) العينات (أ = 0.5 واط), معدل التحميل 1.0 MPa・m¹/²/s, سجل منحنى PV لتحديد K_Q, تحقق من السُمك B≥12.7 مم وPₘₐₓ/P_Q≥1.10.
نتائج: K₁c≥75 ميجاباسكال・م¹/², ضمان عدم وجود كسر هش في معدات الهبوط تحت تأثير الحمل, واجتياز شهادة صلاحية الطيران FAA.
اختبار صلابة الكسر في درجات الحرارة المنخفضة لسبائك الألومنيوم لخزانات وقود المركبات الفضائية (دراسة حالة ناسا)
مواد: 2219-سبائك الألومنيوم T87, تستخدم لخزانات وقود الهيدروجين السائل/الأكسجين السائل.
طريقة: قم بقياس K₁c عند -196 درجة مئوية باستخدام C(ر) العينات, التحكم في طول التعب قبل الكسر إلى .31.3 مم, أ/ث=0.5±0.05.
قيمة: K₁c≥35 ميجاباسكال・م¹/², دعم تصميم مقاومة انتشار الكراك لهيكل خزان الوقود, تجنب الكسر الهش الناتج عن درجات الحرارة المنخفضة.

زيت, الغاز, والطاقة: تقييم سلامة الكسر في خطوط الأنابيب, أوعية الضغط, ومعدات أعماق البحار (ASTM E399 أنظمة اختبار الديناميكية والتعب)

تصنيف صلابة الكسر للفولاذ X80/X100 لخطوط أنابيب الغاز الطبيعي ذات الضغط العالي (متوافق مع معايير API)
مواد: X80/X100 خط أنابيب الصلب, تستخدم في لحام محيط الجسم وتقييم المعادن الأساسية لخطوط الأنابيب لمسافات طويلة.
طريقة: SE(ب) العينات, تم قياس K₁c وفقًا للمواصفة ASTM E399, جنبا إلى جنب مع بكالوريوس 7910 لتقييم تحمل عيوب اللحام.
نتائج: X100 فولاذ K₁c ≥ 100 ميجا باسكال · م¹/², دعم تحديد الحد الأقصى لحجم العيب المسموح به لحامات محيط الجسم, تقليل مخاطر النقل.
التحقق من K₁c لمطروقات سبائك التيتانيوم لمنصات أعماق البحار (دراسة حالة الهندسة البحرية)
مواد: Ti-6Al-4V ELI, تستخدم لرافعات المنصة والشفاه.

بحوث المواد وتحسين العمليات (ASTM E399 أنظمة اختبار الديناميكية والتعب):

تأثير المعالجة الحرارية وعمليات التصنيع المضافة على K₁c
دراسة العلاقة بين محتوى مارتنسيت وK₁c في الفولاذ ثنائي الطور (دى بى ستيل) (دراسة حالة مختبرية للمواد)
المتغيرات: نسبة حجم المارتينسيت 30%-40%, مقارنة عمليات المعالجة الحرارية المختلفة.
طريقة: تم قياس K₁c باستخدام C(ر) العينات طبقا للمواصفة ASTM E399, وتم قياس معدل نمو صدع التعب في وقت واحد باستخدام ASTM E647.
خاتمة: وصلت K₁c إلى ذروتها (≥85 ميجاباسكال・م¹/²) في محتوى مارتنسيت 38%, توفير أساس لتحسين عملية فولاذ DP لوزن السيارات.
تحسين صلابة الكسر في سبائك التيتانيوم المصنعة بشكل إضافي (SLM Ti-6Al-4V) (دراسة حالة المواد الفضائية)

تطوير المعايير والأساليب: تكوينات عينة جديدة وتمديد الصلاحية

التوتر المضغوط للقرص (العاصمة(ر)) التحقق من صحة العينة (أستم E399) (دراسة حالة ناسا)
متطلبات: لتوفير عينة قياسية للمطروقات الأنبوبية/القرصية.
طريقة: قارن قيم K₁c للتيار المستمر(ر) والمستطيلة C(ر) عينات للتحقق من اتساق عامل الشكل f(أ/ث) ل/ث = 0.25-0.85.
نتائج: انحراف البيانات ≥3%, مدرج في ملحق ASTM E399, توسيع مكتبة العينات القياسية.
اختبار K₁c للمواد الخاصة (سبائك البريليوم) (دراسة حالة صناعة الدفاع)
مادة: سبائك البريليوم والألومنيوم, تستخدم في تغليف إلكترونيات الطيران ومكونات الأسلحة.
طريقة: أعد أ(ر) عينات على شكل قوس وفقًا للمواصفة ASTM E399 الملحق A9, التحكم في معدل نمو التعب قبل التصدع إلى ≥10⁻⁶ م/دورة.
قيمة: تم الحصول على K₁c = 12–15 ميجاباسكال・م¹/², دعم تصميم عامل الأمان للمواد الهشة.
