CEI 61395 Machine de test de fluage électrique aérien

Description

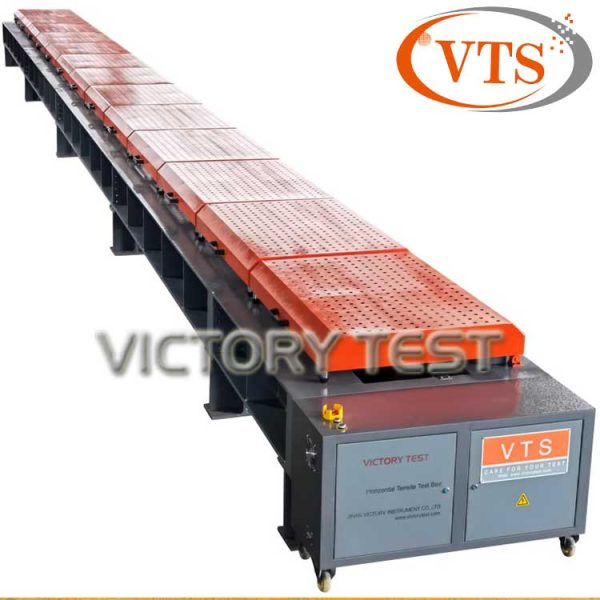

CEI 61395 Machine de test de fluage électrique aérien

(Capacité de charge: 300kN, 600KN, Test de fluage)

CEI 61395 Conducteurs électriques aériens- Machine de test de fluage

1. Fonction:

Le Ramper Testing Machine Stranded Conductors is mainly used to do creep test of overhead conductors, il peut également être utilisé pour les tests de contrainte et de déformation des conducteurs aériens. La machine d'essai adopte le cylindre hydraulique pour charger, cellule de chargement à mesurer, ordinateur à imprimer et à l'ordinateur pour afficher les données de test et Autres technologies avancées.

2. Spécifications techniques principales

2.1 Max.. force d'essai: 300KN

2.2 Rang de la force d'essai: 8KN-1000KN

2.3 Précision de la force de test: Mieux que ± 1% de la valeur indiquant

2.4 Résolution de la force d'essai: 1/100000

2.5 Espace d'essai (ne pas inclure un coup de piston): 400-13000mm (500mm pour l'intervalle)

2.6 Boucher: bouche manuelle

2.7 Coup de piston à l'huile: 1500mm

2.8 Plage de mesure de déplacement: 1500mm

2.9 Résolution de la mesure du déplacement: 0.01mm

2.10 Crossbeam Speed ​​rapide de traction: pas inférieur à 100 mm / min

2.11 Vitesse de test de chargement: 0-70mm/min

2.12 Banc de hauteur de travail: 450mm

2.13 Tester la voie de mesure de la force: capteur de charge 300kN

2.14 Méthode de test de contrôle: Contrôle automatique de l'ordinateur tout le processus de test, la force de test et les tests

courbe affichée sur le PC, Il traite automatiquement la date de test en fonction de la norme de test relative.

2.15 Préparez les méthodes d'échantillon: pince hydraulique, car la partie de connexion est fournie par l'acheteur.

2.16 Plusieurs courbes de test affichées: forcer- déplacement, temps de force, forcer- déformation, stresser-

souche, temps- déplacement, etc..

2.17 L'armoire de commande et le mainframe sont séparés, Il a également le bouclier de protection de la sécurité.

2.18 Dimension hors tout (L x l x H): 21000x1900x1455 mm (pour référence)

2.19 Lester: 8000 kgs (pour référence)

2.20 Pouvoir: 3 phase, 4 fils, 380V±10 %, 50Hz

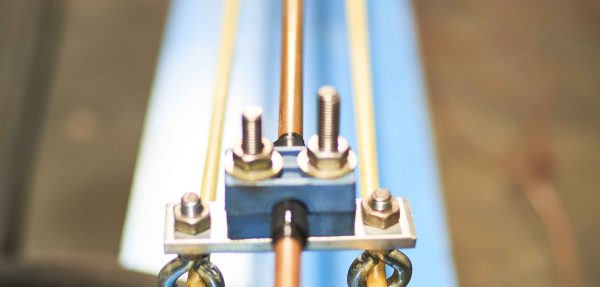

3. Échantillon d'essai

CEI 61395 Conducteurs électriques aériens – Machine d'essai de fluage for Stranded Conductors
