ISO15630-1:2010 Reinforcing bars, wire rod and wire Tensile Testing Machine

Description

ISO15630-1:2010 Reinforcing bars, wire rod and wire Tensile Testing Machine

(2000kN, single test zone, bidirectional cylinder, side action tensile grip, 0.5 classe)

1. Applications:

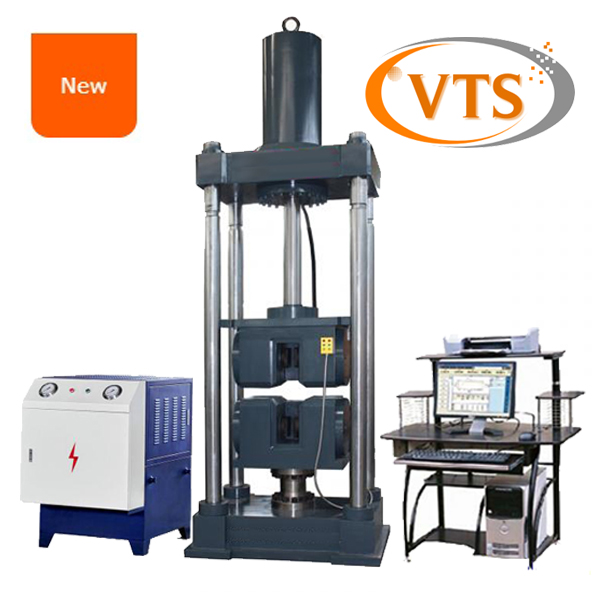

WAW-2000L Computerized Electro-hydraulic Servo Tensile Testing Machine is a single test space on the lower position of load frame, with oil-cylinder mounted on the top position. Due to large and lower test space, quickly loading speed, it makes it more flexible for tensile testing of large strength metal materials, especially suitable for long length specimen, like deformed steel bar, etc.. It greatly improves the test efficiency, it is very popular in some big steel and iron manufacturing companies for high testing frequency.

It adopts four column structure, haute rigidité. Il utilise une cellule de charge de haute précision pour mesurer la force d'essai, encoder to measure displacement of piston stroke, extensomètre électrique pour mesurer l'extension. Close loop control software can auto get test ultimate tensile strength Rm, yield strength ReH, maximum. force d'essai Fm, extension non proportionnelle Rp0.2, taux d'allongement A%, etc résultats des tests. Dans la norme de test, il est conforme aux normes internationales, like ISO15630-1, BS 4449, ASTM A615, ISO6892, ASTME8, JIS Z2241, etc..

2. Espèce principalecifications:

2.1 Max.. Force d'essai: 2000 kN;

2.2. Plage de mesure de précision: 1%-100%;

2.3 Tester la précision de la force: ±0,5 % de la valeur de lecture

2.4. Plage de contrôle du taux de stress: 1-60MPa/s;

2.5. Ajuster la plage de taux de stress de test: 1N/mm²S^-1-60N/mm²S^-1;

2.6. Ajuster la plage de taux de contrainte de test:0.00025/S-0.0025/S;

2.7. Précision de la mesure de déformation: ±0,5 %;

2.8. Précision de mesure de déplacement: ±1 %;

2.9. Plage de contrôle du taux de déplacement: 0.5mm/min-200mm/min;

2.10. Maximum tensile space: 650MM;

2.11. Diamètre de serrage de la barre d'armature: φ20-φ50mm;

2.12. Epaisseur de serrage de l'éprouvette plate: 0-50MM;

2.13. Diamètre de la plaque supérieure et inférieure: 300×450mm;

2.14. Course des pistons: 650MM;

2.15. Mesure de déformation: longueur de jauge de l'extensomètre: 200MM; extension: 100MM;

2.16. Alimentation: 3-phases 4 fils, 380V, 50 Hz, 7.5kW

2.17. Dimension: Host machine 1280×880×3700(MM) Bloc d'alimentation: 850×1060×1220(MM)

2.18. Poids: Host machine 7500kg, Bloc d'alimentation: 800kilos.

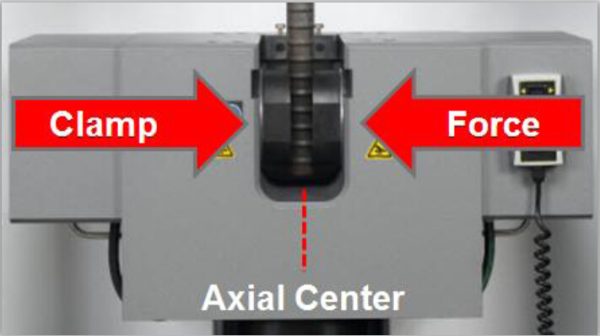

3. Side action hydraulic tensile grip:

• Compared with wedge type hydraulic grip, this side action hydraulic grip has advantage of gripping the sample without any initial gripping force.
• Excellent axial alignment avoids lateral loading.
• Cylinders are inserted inside the grip body; dual direction clamping can ensure good proper alignment regardless of sample thickness varying.
• Piston is made of alloy steel with high hardness and abrasion resistance.
• It equips round tensile jaw and flat tensile jaw for testing rebar with diameter φ8mm-φ50mm

4. English testing software:
