BS ISO 9649 מבחן פיתול הפוך של חומרים מתכתיים
- תְחוּם
זֶה תקן בינלאומי מפרט שיטה לקביעת היכולת של חוט מתכתי בקוטר ממד מ 0,3 מ"מ ל 10,0 MM כולל לעבור עיוות פלסטי במהלך פיתול הפוך. בדיקה זו משמשת לגילוי פגמים לפני השטח, כמו גם להעריך את השינוי.
1 עִקָרוֹן
חתיכת חוט בדיקה מסובבת מספר מוגדר של סיבובים ב-360 מעלות סביב הציר שלה בכיוון אחד, ולאחר מכן מספר מוגדר של סיבובים ב-360° בכיוון ההפוך.

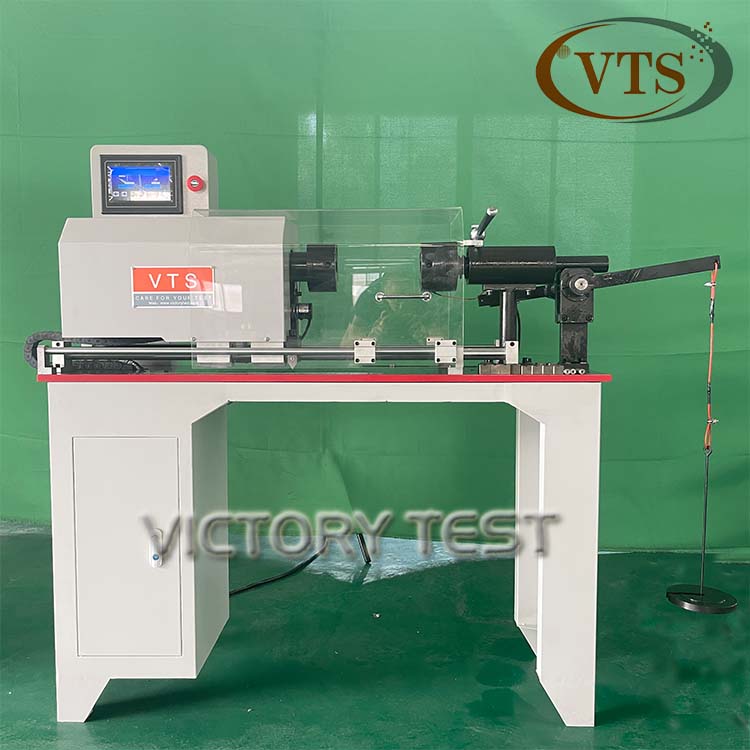

- בּוֹחֵן צִיוּד
- האחיזים יהיו בעלי קשיות מינימלית של 55HRC כדי לספק קשיחות ו/או עמידות בפני שחיקה. האחיזה תהיה מסודרת במכונת הבדיקה בצורה כזו, במהלך הבדיקה, הם נשארים על אותו ציר ואינם מפעילים שום כוח כיפוף על ה
אחת מהאחיזות תהיה מסוגלת להסתובב סביב הציר של חלק הבדיקה בשני כיוונים מנוגדים בעוד שהשני לא יהיה נתון להטיה זוויתית כלשהי., למעט סטייה כזו שתהיה צורך למדידת המומנט.
המרחק בין האחיזים יהיה מסוגל להתאים לאורכים שונים של חלקי בדיקה.
- המכונה תהיה בנויה כך שישנה שינוי באורך בין האחיזים, הנגרם על ידי עיוות של חלק הבדיקה במהלך הבדיקה, אינו
המכונה תיבנה כך שתהיה מתח מתיחה מתאים (לִרְאוֹת 7.1) ניתן ליישם על חומר הבדיקה.
- מהירות הבדיקה תהיה ניתנת להתאמה, ומספר הסיבובים יהיה
- יסופק מגן מגן כדי להגן על המפעיל מפני שברים מעופפים במקרים בהם החוט נשבר ליותר משניים

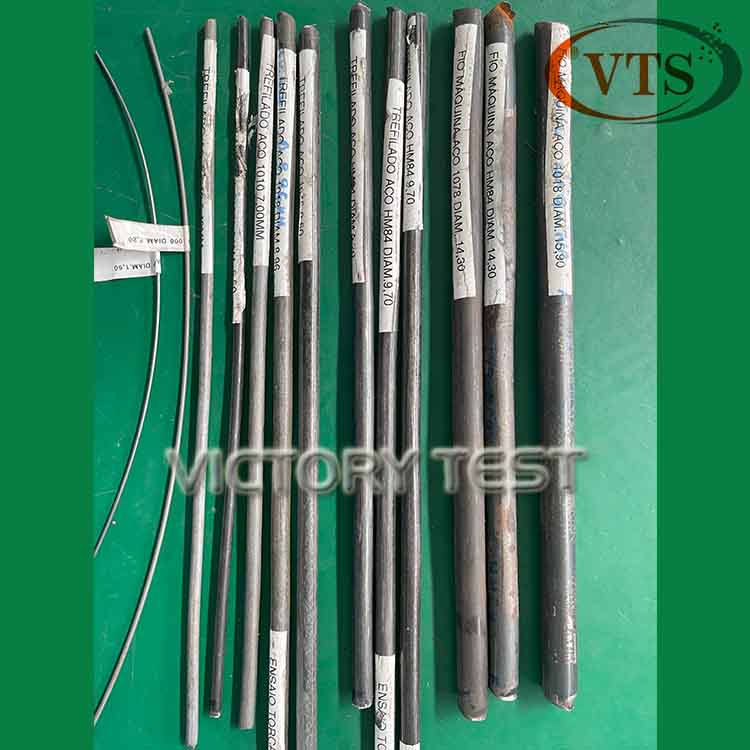

- מִבְחָן לְחַבֵּר
- אורך החוט שישמש כחלק הבדיקה יהיה ישר כמו אם יש צורך ביישור, זה ייעשה באמצעות שיטות מתאימות.
בזמן היישור, פני השטח של החוט לא ייפגעו וחלק הבדיקה לא יהיה נתון לכל פיתול.
אין להשתמש בחוט עם עקמומיות חדות מקומיות או קיפול בבדיקה.

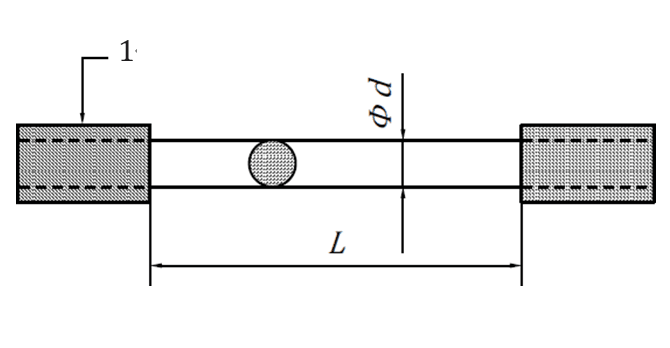

לוּחַ 2 - תלוי באורך החופשי בין האחיזים בקוטר הנומינלי של החוט
| קוטר נומינלי ד מ"מ | אורך חופשי בין אחיזות ל מ"מ (נָקוּב) |
| 0,3 ≤ ד < 1,0 | 200ד |
| 1,0 ≤ ד < 5,0 | 100ד א |
| 5,0 ≤ ד ≤ 10,0 | 50ד ב |
| א 50ד ניתן להשתמש בהסכם מיוחד. ב 30ד ניתן להשתמש בהסכם מיוחד. | |
- מִבְחָן תנאים
בִּכלָל, הבדיקה מתבצעת בטמפרטורת סביבה בין 10 מעלות צלזיוס ו 35 ° C.. בדיקות שבוצעו בתנאים מבוקרים, היכן שנדרש, ייעשה בטמפרטורה של (23 ± 5) ° C..
נוֹהָל
- הנח את חתיכת הבדיקה במכונת הבדיקה בצורה כזו שציר האורך שלה חופף לציר האחיזים וכך יישאר ישר במהלך הבדיקה. אלא אם צוין אחרת, ניתן להבטיח זאת על ידי הפעלת על חלק הבדיקה מתח מתיחה קבוע שאינו עולה על 2 % של חוזק המתיחה הנומינלי של
- לאחר הנחת חלק הבדיקה במכונת הבדיקה, לסובב אחיזה אחת במהירות שאינה עולה על 1 סיבוב בשנייה (או לא עולה 0,5 סיבובים לשנייה כאשר הקוטר ד הוא 5 מ"מ או יותר) דרך מספר הסיבובים, נ1, לכיוון אחד ואז למספר הפניות השני, נ2, בהיפך באופן כללי, נ1 וכן נ2 מצוינים בתקן הרלוונטי. סיבוב אחד כולל 360°.
אחרי המבחן, אורך החוט החופשי בין האחיזים ייבחן בעיניים אלא אם צוין אחרת בתקן הרלוונטי.
- אם מספר הסיבובים, נ2, עומד בדרישת התקן הרלוונטי, חלק המבחן נחשב כמי שעבר את המבחן. אם מספר הסיבובים, נ2, הגיע לא עומד בדרישת התקן הרלוונטי והכשל נמצא במרחק של 2ד מהאחיזה, הבדיקה תיחשב כפסולה והיא תהיה
הערה יש דוגמה לבדיקה זו ב-ISO 8458-3.

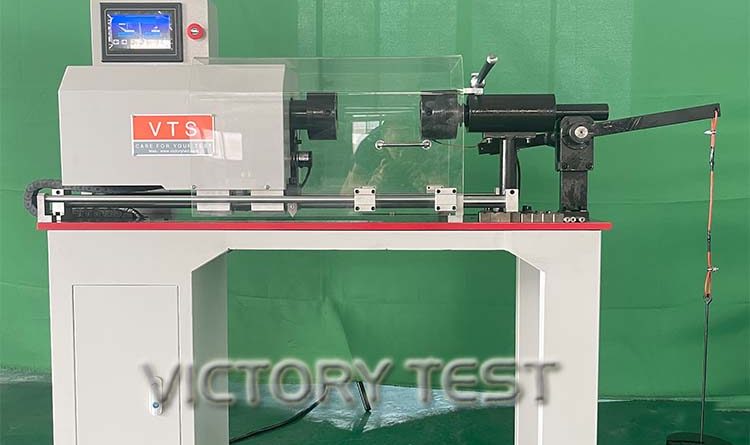

BS ISO 9649 מכונת בדיקת פיתול הפוך לחוט חומרים מתכתיים
