Standar: Mesin Pengujian Dinamis dan Statis sesuai dengan standar seperti ISO 12135, ASTM E399, BS 7448, dan ASTM E1820.
Persyaratan Utama & Aplikasi
BS 7448 adalah standar resmi Inggris untuk pengujian ketangguhan mekanika patahan. Ini menetapkan persyaratan ketat untuk mesin pengujian dinamis dan statis. Hal ini memastikan pengukuran parameter penting yang akurat — seperti KIC, ikan kod,dan J-integral — untuk material logam dan sambungan las. Kedua jenis mesin pengujian ini bekerja sama untuk mengevaluasi ketahanan terhadap retakan material. Mereka mendukung penilaian keselamatan di industri berisiko tinggi seperti dirgantara, platform lepas pantai, dan bejana tekan.

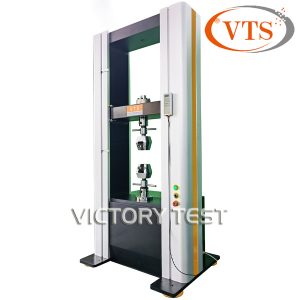

Hal ini berlaku pada skenario yang diuraikan di Bagian 1 Dan 2 dari standar. Standar ini mengharuskan mereka untuk memberikan pembebanan kuasi-statis yang stabil. Akurasi kontrol laju pemuatan harus ≤±0,05 mm/menit. Ini mensimulasikan perubahan tegangan lambat dalam struktur dunia nyata. Mesin ini memiliki sel beban presisi tinggi. Akurasi pengukuran beban harus mencapai ≤±0,5% agar dapat mencatat kurva perpindahan beban dengan andal.
Mereka juga memerlukan ekstensometer yang cocok dengan resolusi perpindahan ≥±0,001 mm. Ekstensometer ini menangkap perpindahan ujung retakan yang halus. Hal ini penting untuk menghitung nilai CTOD menggunakan model engsel plastik BS 7448. Rangka mesin harus mempunyai kekakuan yang tinggi. Hal ini mencegah deformasi diri mempengaruhi hasil tes. Itu juga harus bekerja dengan perangkat pengendalian lingkungan. Misalnya, ruang suhu dengan akurasi kontrol ±1℃. Hal ini membantu beradaptasi dengan kebutuhan pengujian suhu rendah pada bahan yang berbeda.
Mesin pengujian dinamis dirancang untuk BS 7448 Bagian 3.
Bagian ini berfokus pada pengujian ketangguhan patah. Ini berlaku ketika tingkat pertumbuhan faktor intensitas stres melebihi 3.0 MPa·m⁰.⁵/s. Kebanyakan mesin pengujian dinamis menggunakan sistem kontrol servo-hidraulik. Mereka dapat menghasilkan bentuk gelombang pembebanan dinamis yang tepat, seperti gelombang sinus atau persegi. Rentang frekuensinya adalah 0.01 Hz ke 100 Hz. Hal ini memenuhi permintaan perubahan beban yang cepat di lingkungan operasional.
Sistem akuisisi data berkecepatan tinggi adalah wajib. Frekuensi pengambilan sampelnya harus ≥1000 Hz. Ini menangkap data beban dan perpindahan sesaat selama pembebanan dinamis. Akurasi kontrol beban dinamis harus ≤±1%. Hal ini memastikan perambatan retakan yang stabil selama pra-perengkahan dan pengujian.
Mesin pengujian dinamis dan statis untuk BS 7448 harus memenuhi standar kalibrasi internasional. ISO/IEC 17025 adalah contoh umum. Hal ini memastikan ketertelusuran data uji. Mereka sering berbagi peralatan pendukung. Alat ukur retakan dengan pembesaran tinggi adalah salah satu contohnya. Instrumen ini memiliki akurasi pengukuran ≤±0,01 mm. Mereka memverifikasi panjang retakan setelah pengujian.
Koordinasi kedua jenis mesin ini sepenuhnya mengevaluasi kinerja rekahan material dalam kondisi pembebanan yang berbeda. Hal ini membuat BS 7448 hasil tes dasar yang dapat diandalkan. Mereka memandu pemilihan material dan desain keselamatan struktural di industri-industri utama.
