Penguji Penyebaran Retak Pantas RCP Dalam Paip Hdpe ISO 13477- China
Penguji RCP dengan mudah dan tepat menentukan tekanan kritikal dan suhu kritikal untuk penyebaran retak cepat dalam paip tekanan PE.
- Penerangan
- Siasatan
Penerangan
Penguji Penyebaran Retak Pantas RCP Dalam Paip Hdpe ISO 13477- China

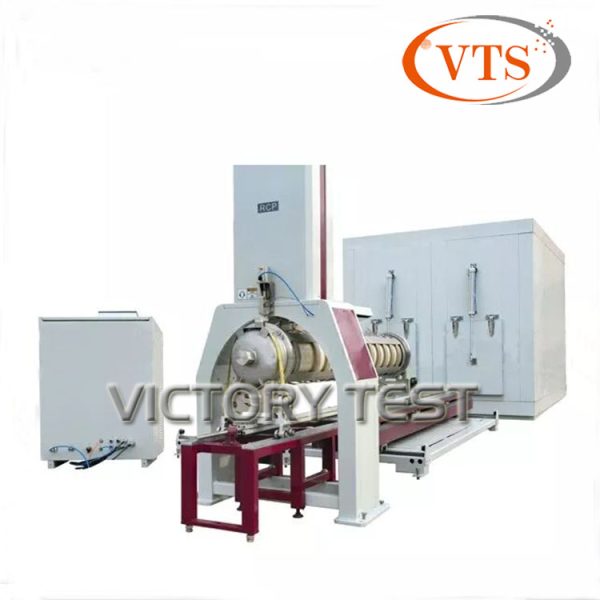

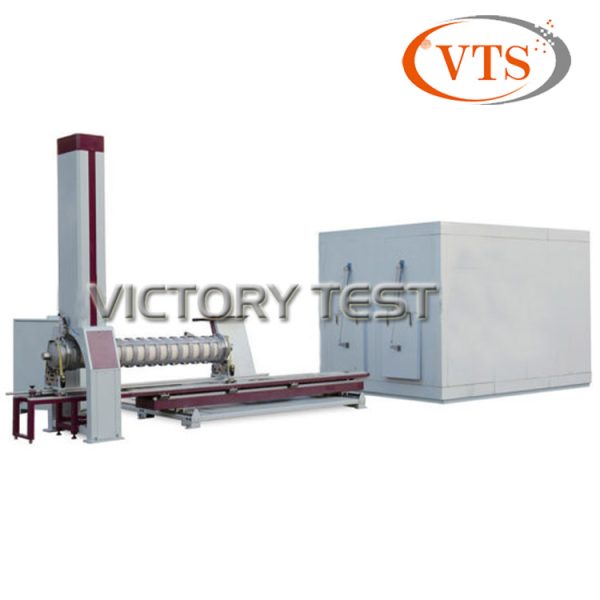

Penyebaran Retak Pantas (RCP)Tester/Testing Machine is used to determine the critical pressure or critical temperature for rapid crack propagation.
Standard ujian:
Paip termoplastik untuk pengangkut bendalir — Penentuan rintangan kepada perambatan retakan yang cepat (RCP)— Ujian keadaan mantap skala kecil (ujian S4) dll.
Perwatakan：
1. Struktur rasional dan kelajuan impak yang tepat. Terdapat peranti storan tenaga dalam unit asas，yang akan menukarkan tenaga keupayaan kenyal kepada tenaga kinetik，bahawa julat kelajuan impak boleh dikawal antara 1mls dan 20m/s.
2. Terminal kawalan industri telah diperkenalkan dan paparan skrin sentuh berwarna-warni memberikan lebih banyak maklumat kepada pengendali，seperti masa prarawatan sampel, paip di dalam tekanan arus, kelajuan hentaman, panjang retak dan suhu ujian, dll.
3. Pengisian tekanan yang cepat dan kawalan tekanan yang tepat. Untuk paip DN200 hingga DN500, tekanan tetapan boleh tiba dalam masa 30s.
4. Terima kasih kepada reka bentuk modul, sistem boleh dikemas kini dan dilanjutkan agar sesuai untuk saiz paip yang berbeza.
5. Bingkai tegar tinggi meningkatkan kekuatan galas sistem dan pelbagai penampan dalam bingkai mengurangkan daya hentaman daripada penyerang halaju tinggi, supaya sambungan komponen kekal sempurna selepas percubaan berulang.
6. Sistem storan tenaga yang berkecekapan tinggi dan boleh dipercayai. Sistem storan tenaga dengan kelajuan penyimpanan yang tinggi dan sistem pengangkat penyerang boleh dikunci dengan kuat atau dilepaskan dengan cepat.
7. Sokongan mudah laras dan pemasangan ringkas & sistem kedudukan dengan gandingan pantas menjimatkan masa dan telah terbukti berfungsi dengan baik dalam operasi dengan sampel.
8. Sistem pengesahan keselamatan automatik. Ini bermakna lokasi yang betul bagi sampel ujian dan bilah penyerang dikenal pasti secara automatik, supaya perlanggaran pemasangan sampel dengan bilah penyerang adalah dilarang dan bilah tidak akan dilepaskan apabila sampel tidak berada dalam kedudukan.

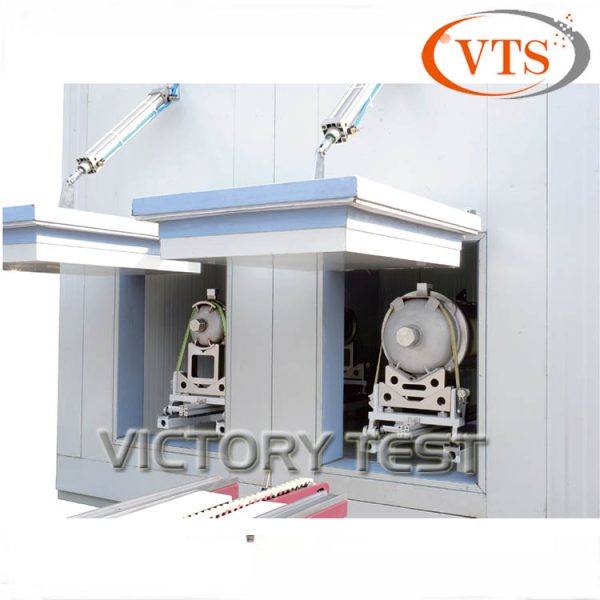

Rapid Crack Propagation Tester RCP LowTemperature Conditiong Cabinet：
1. Pintu yang diaktifkan secara automatik disediakan. Atas sebab menjimatkan masa, pemasangan masuk dan keluar dari kabinet penyaman udara melalui pintu bukaan pneumatik.
2. Suhu ultralow dan kecekapan tinggi. Suhu boleh turun ke -30 dalam masa 10 minit dan beberapa kumpulan sampel boleh dirawat secara serentak.. Suhu boleh dipantau dan dikawal secara automatik.
3. Terdapat rel penghantaran sampel bebas untuk stesen penyejukan. Reka bentuk pengedap yang unik untuk kabinet mengelakkan fenomena pembekuan antara jalur pengedap dan kabinet.
4. Sistem penebat haba yang sangat baik membantu meningkatkan keselamatan dan menjimatkan penggunaan kuasa.
5. Sistem perlindungan keselamatan berbilang, termasuk peranti melarikan diri dan penggera untuk pengendali.
Unit Penghantaran Contoh RCP:
Sebagai piawaian yang ditetapkan “permulaan retakan hendaklah mengikuti dalam masa 3 minit selepas mengeluarkan paip ujian daripada pendingin”, masa terhad tersedia untuk meletakkan sampel ujian dan untuk meningkatkan tekanan dalaman. Atas sebab ini kami menawarkan unit penghantaran sampel elektrik yang lengkap.
Watak:
1.Ketepatan tinggi dan kelajuan penghantaran yang tinggi.
Terima kasih kepada sistem penentududukan dan sistem pemacu automatik, sampel boleh diambil dari kabinet penyaman udara dalam masa 30s.
2.Terminal kawalan PLC dan skrin sentuh berwarna-warni.
Pemantauan bersepadu semasa ujian dan menyediakan lebih banyak maklumat kepada pelanggan, seperti suhu penyejukan，masa prarawatan, salur masuk sampel& outlet, dll.
Penutup Akhir RCP:
Ia terdiri daripada bahagian hadapan & bahagian pengedap belakang, cincin mengehad, penyekat, o-cincin, dll. Pelbagai spesifikasi dipilih, termasuk ∅63mm, ∅110mm, ∅160mm, ∅250mm, ∅315mm, ∅400mm dan ∅ 500mm.
Watak：
1.Bahagian meterai, gelang had dan sekat dalaman disambungkan antara satu sama lain, bersama-sama dengan sampel hendaklah ditetapkan pada, v-sokongan pada kerusi sokongan sampel. Jadi bilah itu boleh memberi kesan kepada kawasan berlubang pada paip ujian.
2.Reka bentuk yang unik menjadikan beratnya lebih ringan dan dengan tegar yang lebih tinggi yang boleh ditanggung 3 Tekanan Mpa.
3.Struktur yang dipatenkan memastikan pemasangan mudah dan pengedap yang sempurna. ia juga cepat dan mudah untuk ditukar kepada saiz paip lain atau SDR.
Parameter：
Penyebaran Retak Pantas (RCP)Penguji/Mesin Pengujian
| Uji saiz paip | ≤∅315mm atau ≤∅250mm (atau saiz lain atas permintaan) | ||
| Kepantasan hentaman bilah penyerang | 3 kelajuan yang boleh dipilih ( 10mvs,15ms atau 20m)0r set kelajuan sewenang-wenangnya dalam 5ms -15mls, pada langkah 0.5/s | ||
| Ketepatan kelajuan | 0.5ms | ||
Tekanan
| Medium tekanan | Nitrogen(dilengkapi oleh pengguna) | |
| Julat | ≤2.5 MPa | ||
| Kelas ketepatan | Gred:0.5 | ||
| Mod kawalan | Kawalan PLC dan paparan skrin sentuh | ||
| Pelepasan bilah penyerang | Pneumatik | ||
| Penyimpanan tenaga pneumatik | dipandu motor | ||
| Pengukuran kelajuan | pengukuran bebas, antara muka komunikasi bersiri | ||
| Mod storan | USB Stick | ||
| Bekalan kuasa | 220vAC 5OHz 1KW | ||
| Antara muka udara termampat | 3/B ” gandingan pantas. hos tekanan tinggi | ||
| bekalan udara termampat | 3 ~ 4Mpa(dilengkapi oleh pengguna) | ||
| Perlindungan keselamatan | IP55 | ||
Unit asas | berat badan | 400kg | |
| Dimensi (L × W × H) | (830×710×2420)mm | ||
Rel Luaran | berat badan | 100kg | |
| Dimensi(L x W × H) | (3000×370×75)mm | ||
Pengawal utama | berat badan | 50Kg | |
| Dimensi(L × W × H) | (450×500×1300)mm | ||
| RCP Kabinet penyaman suhu rendah | |||
| Stesen ujian | 2 atau 4 (boleh disesuaikan) | ||
| isipadu | 2 stesen | 10.5m³ | |
| 4 stesen | 20m³ | ||
| Uji saiz paip | ≤315mm | ||
| Julat kawalan suhu | RT～-30℃ | ||
| Ketepatan paparan suhu | 0.1℃ | ||
| Ketepatan kawalan suhu | 3 ℃ | ||
| kuasa penyejukan | 2 stesen | 5P, Kapasiti penyejukan setiap jam: 10.7KW | |
| 4 stesen | 8P,Kapasiti penyejukan setiap jam: 17Kw | ||
| Dimensi keseluruhan (L x W x H) | 2 stesen | (2220×3000 x 2300)mm | |
| 4 stesen | (2220×3000 x 2300)mm (4140×3000×2300)mm | ||
| Bekalan kuasa | 380VAC 50HZ 5KW | ||
| berat badan | 650kg | ||
| Sistem penghantaran sampel RCP | |||
| mod kawalan | Kawalan PLC dan paparan skrin sentuh | ||
| Bilangan stesen ujian | 2 atau 4 (boleh disesuaikan ) | ||
| Contoh penghantaran | Pneumatik dan didorong oleh motor | ||
| Jarak penghantaran sampel Automatik | 3400mm | ||
| Kelajuan penghantaran sampel | 370mm/s | ||
| Masa paling lama untuk penghantaran sampel | 21s | ||
| bekalan udara termampat | <0.8Mpa dilengkapi oleh pengguna) | ||
| Bekalan kuasa | 220VAC 50HZ 300W | ||
Penguji Penyebaran Retak Pantas RCP Dalam Paip Hdpe ISO 13477- China
Untuk tenaga impak yang lain, ia juga boleh dibuat mengikut pesanan pelanggan.
