ISO 20482 Materiais metálicos – Sheet Erichsen Cupping Test Machine
Metallic materials — Sheet and strip — Erichsen cupping test Machine
Escopo
This International Standard specifies a standard test method for determining the ability of metallic
sheets and strips having a thickness from 0,1 mm up to 2 mm and a width of 90 mm or greater to
undergo plastic deformation in stretch forming.
For materials that are thicker and when only narrower strips are available, tools of specified dimensions
are provided.
Through crack
crack that goes through the full thickness of the test piece and is just sufficiently wide to allow light to pass through part of its length
- Descrição
- Investigação
Descrição
ISO 20482 Materiais metálicos – Sheet Erichsen Cupping Test Machine
ISO 20482 Sheet Metal Erichsen Cupping Testing Machines
Máquina de teste de ventosas Erichsen de chapa metálica / testador ISO 20482
Máquina de teste de ventosas Erichsen com controle de computador GBW-60B
1. Aplicativo & Características:
O ventosas A máquina de teste é usada para testar a capacidade de extensão e estiramento de placas e bandas finas de metal. É o único instrumento que testa a deformação plástica do metal. Também pode ser usado para testar o caráter anisotrópico de metais não ferrosos se adicionar molde de copo de impacto. A máquina adota um instrumento de medição raster de alta precisão para testar o valor Erichsen, por isso tem uma alta precisão de teste. Ele adota a carga de máquinas de controle elétrico e o sensor de raio LCD, aumentando a precisão do teste da força de teste principal e a precisão do controle da quebra da amostra.
2. Stpadrões:
ISO20482: 2003 Materiais metálicos - Folha e tira - Teste de Cupping Erichsen, GB/T4156-2007 Materiais metálicos - Folha e tira - Teste de Cupping Erichsen
3. Principais Especificações Técnicas:
Espessura da amostra:0.05~2 mm (com sensor de alta precisão, pode realizar teste de placa ultrafina.
(Pedido especial: copo fora do padrão:0.05~3mm; placa de metal não ferroso:0.1~2 mm)
Capacidade máxima: 60kN
Faixa de força de teste: 0.2kN~60kN
Precisão do teste: erro menor que ± 1%
Velocidade de teste: 2~100mm/min (em qualquer velocidade, pode manter o controle de velocidade constante)
Distância do pino perfurado em execução: 40mm
Distância de retenção dos pistões em funcionamento: 40mm
Carga máxima de perfuração: 60kN
Carga máxima de retenção: 10kN
Resolução do valor Erichsen: 0.01mm
Óleo hidráulico: Óleo hidráulico N46
Mostrar: Controle de computador
Pedido especial: ① Diâmetro da esfera do perfurador de ventosa não padrão:φ3±0,02、φ8±0,02、φ15±0,05mm e moldes de conjunto completo; ②copo de perfuração padrão placa de metal não ferroso:0.1~ 2 mm e placa de metal não ferroso de copo de perfuração não padrão 0,1 ~ 3 mm e moldes de conjunto completo;③máquina de teste de copos de acordo com os padrões americanos e europeus.

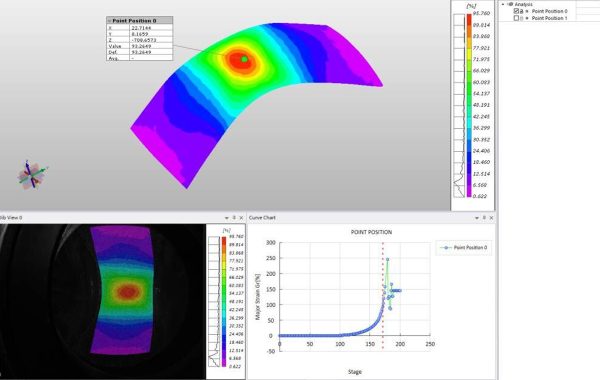

Também pode fazer personalizado Teste FLC, etc..
ISO 20482 Materiais metálicos – Sheet Erichsen cupping test machine/testador
