Máquina de teste de impacto de pêndulo
Charpy test standard, ASTM E23, ISO148
Modo de controle: Controlado por computador + digital control meter
Display mode: computer + touch screen meter + dial
Energia de impacto: 300J., 450J., 600J., 750J.
Modelo: JBW-300C, JBW-450C, JBW-600C, JBW-750C
- Descrição
- Inquérito
Descrição
Pendulum Impact Tester

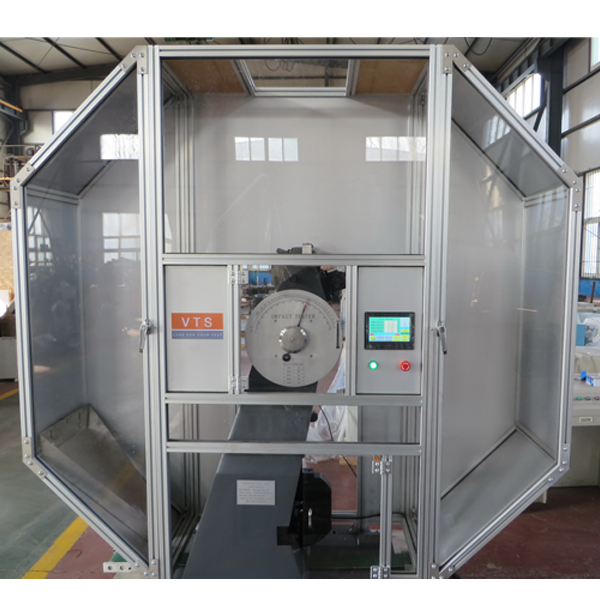

JBW-C Series Computer Control Charpy Impact Testing Machine
(controle de computador, 300J., 450J., 600J., 750J., EU Standard fully enclosed safety cover)
Aplicativo & Características:

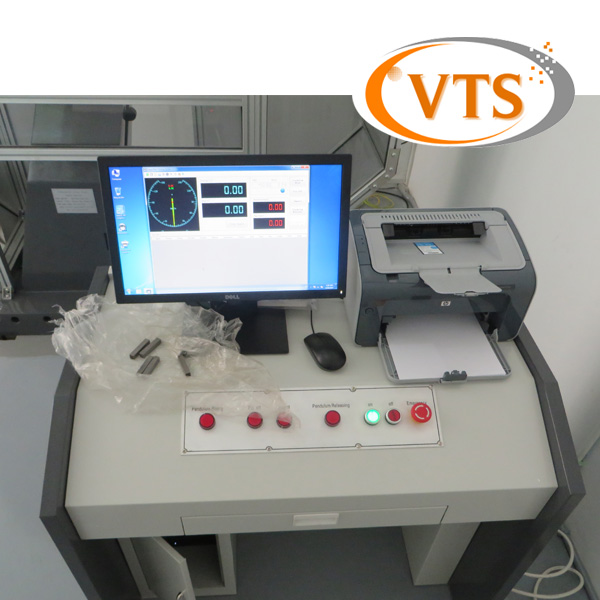

JBW-C series Computer Control Pendulum Impact Testing Machine are newly designed full protect cover to protect the operator’s safety, it is mainly used to determine the anti-impact capability of metal materials under dynamic load. Carry out the functions of zero clearing and automatic return, capturing the value of lost impact energy and pendulum cycle by means of setting up with computer program, and the results can be monitored, stored and printed out. It supports both computer control and touch screen LCD control.
Padrões:
ASTM E23, ISO148-2006 and GB/T3038-2002, GB/229-2007.
Principais Especificações Técnicas:
| Especificações | JBW-300C | JBW-450C | JBW-600C | JBW-750C |
| Máx.. energia de impacto (J.) | 300 | 450 | 600 | 750 |
| Effective use of scope | 20% -80% F.S | |||
| Pendulum weight (N) | 214.3594 | 321.5391 | 428.7188 | 535.8985 |
| Moment of pendulum (N.m) | 160.7696 | 241.1543 | 321.5391 | 401.9239 |
| Velocidade de impacto (EM) | 5.24 | |||
| Raised angle | 150º | |||
| Standard span (milímetros) | 40 | |||
| Distance between pendulum rotating center and specimen center (milímetros) | 750 | |||
| Round angle of jaws (milímetros) | R1-1.5 | |||
| Round angle of striking edge (milímetros) | R2-2.5 or R8 | |||
| Size of specimen (milímetros) | 10x10x55, 10×7.5×55, 10x5x55, 10×2.5×55 | |||
| Angle measuring method | Photoelectric encoder | |||
| Accuracy of angle measuring | 0.06º | |||
| Digital display angle resolution | 0.015º | |||
| Digital display reading resolution (J.) | 0.12 | |||

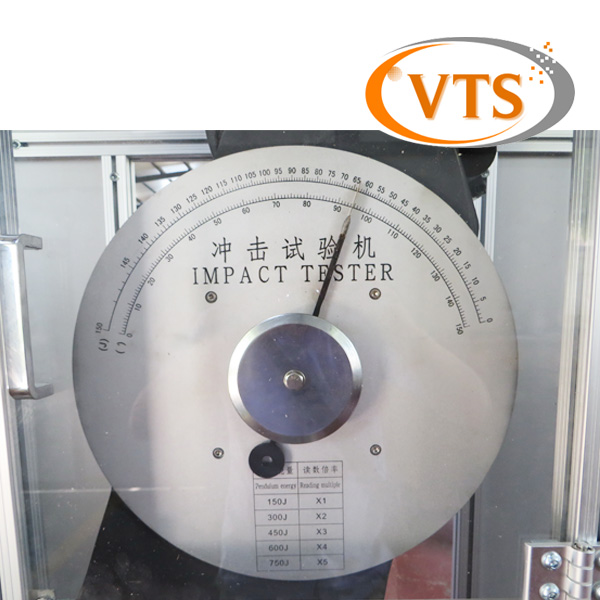

| Impact energy display method | Dial, LCD and computer | |||
| Dial minimum resolution | ≥0.5J | ≥0.75J | ≥1J | ≥1.25J |
| Dimensão da máquina host (milímetros) | 2220 x 900 x 2220 (install protect cover) | |||
| Dimension of electric cabinet (milímetros) | 960 x620 x830 | |||
| N.W of host machine (kg) | 1500 | |||
| N.W of electric cabinet (kg) | 100 | |||
| Fonte de energia | 3- ph, 380V, 50hertz | |||
| Power of electric motor (kW) | 1.5 | |||
| Ambiente de trabalho | Non-vibration, non-dusting, room temperature 15-25℃, umidade <70% | |||
Optional machines for Charpy Impact Test:
1. Notch Broaching Machine

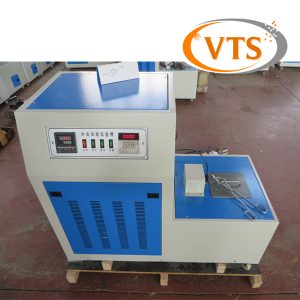

2. Câmara de Baixa Temperatura
3. Projector
