Yük Hücresi Kalibratörü
Bindirilmiş Kuvvet Standart Makine Yük kapasitesi: 300kN, 600kN, 1000kN
Test doğruluğu: 0.05%, 0.1%, 0.03%
- Tanım
- Sorgu
Tanım

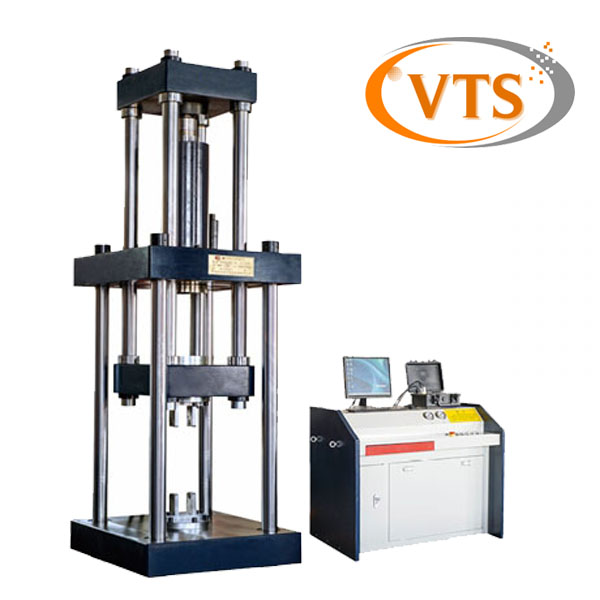

WAW-C Serisi Bilgisayarlı Servo Hidrolik Süperempoze Kuvvet Standart Makina
(300kN- 1000kN, Yapım türü, 0.05% test doğruluğu)
1. Uygulamalar:
WAW-C Serisi Bilgisayarlı Elektro-Hidrolik Servo Hidrolik Süperempoze Kuvvet Standart Makinesi, referans kuvvet standartlarının kalibrasyonu için kullanılır., referans dönüştürücüler, yük hücreleri, tartı sensörü, standart dinamometre, vesaire. Yük hücresinin doğrusal olmama özelliği gibi metrolojik performansı, tekrarlanabilirlik, hassasiyet, vesaire. Hem sıkıştırma hem de çekme kalibrasyonlarını gerçekleştirebilir. Metroloji enstitüsünde kullanılır, havacılık ölçümü, milli savunma metrolojisi, yük hücresi üreticisi, vesaire. Standart olarak, JJG1116-2015'e uygundur, JJG669-2003, JJG144-2007, vesaire
2. Ana özellikşehirleşmeler:
| Parametre Modeli | WAW-300C | WAW-600C | WAW-1000C |
| Maksimum. test kuvveti (kN) | 300 | 600 | 1000 |
| Kesinlik | 0.05% | 0.05% | 0.05% |
| Test Gücü Aralığı (kN) | 30 – 300 | 60- 600 | 100- 1000 |
| Test kuvvetinin göreceli hatası (yükleme, boşaltma) | 10%-100% F.S., ±%0,05'ten daha iyi | 10%-100% F.S., ±%0,05'ten daha iyi | 10%-100% F.S., ±%0,05'ten daha iyi |
| Test kuvveti tekrarlanabilirliğinin bağıl hatası | 10%-100% F.S., ±%0,05'ten daha iyi | 10%-100% F.S., ±%0,05'ten daha iyi | 10%-100% F.S., ±%0,05'ten daha iyi |
| Ön yükleme doğrulaması | 10% F.S., daha iyi 0.01% | 10% F.S., daha iyi 0.01% | 10% F.S., daha iyi 0.01% |
| Yük oynaklığı | 10%-100% F.S., daha iyi 0.003% | 10%-100% F.S., daha iyi 0.003% | 10%-100% F.S., daha iyi 0.003% |
| Yön hatası | 10%-100% F.S., daha iyi 0.1% | 10%-100% F.S., daha iyi 0.1% | 10%-100% F.S., daha iyi 0.1% |
| Alanı sıkıştır (sol ve sağ, ön ve arka, yukarı ve aşağı, mm) | 400x400x400 | 450x450x400 | 600x600x800 |
| Çekme alanı (mm) | 300-700 ayarlanabilir | 400-800 ayarlanabilir | 400-800 ayarlanabilir |
| Standart yük hücresi | Almanya HBM | Almanya HBM | Almanya HBM |
| Ana makinenin boyutu(mm) | 930X650X2600 | 980X690X2850 | 1050X750X3050 |
| Ana makinenin ağırlığı (kilogram) | 3200 | 4500 | 6000 |
| Güç kaynağı | 3-faz 5 kablolar (3 canlı çizgiler, 1 boş satır, 1 PE), 380V, 50Hz. | ||
WAW-C Serisi Bilgisayarlı Servo Hidrolik Süperempoze Kuvvet Standart Makina
