ISO 3506 Vít bu lông Fastener và máy kiểm tra độ bền kéo
ISO 3506 Dây buộc Bu lông ốc vít và đinh tán Máy kiểm tra độ bền kéo Đây là loại thủy lực servo được điều khiển bằng máy tính, piston đi lên và tế bào tải có độ chính xác cao đo trực tiếp lực kiểm tra, bộ mã hóa đo độ dịch chuyển và độ giãn kế điện đo phần mở rộng của mẫu. Máy được hiệu chuẩn theo tiêu chuẩn ISO 75001 và ASTM E4.
- Sự miêu tả
- Cuộc điều tra
Sự miêu tả
ISO 3506 Vít bu lông Fastener và máy kiểm tra độ bền kéo
Máy kiểm tra bu lông đai ốc thép
(EN ISO CỦA BẠN 898-1, ASTM F606-1, EN ISO CỦA BẠN 3506-1)
Giới thiệu
Waw se nàyrries Vít bu lông Fastener và máy kiểm tra độ bền kéo là được sử dụng rộng rãi để kiểm tra độ bền kéo cho ốc vít đai ốc.

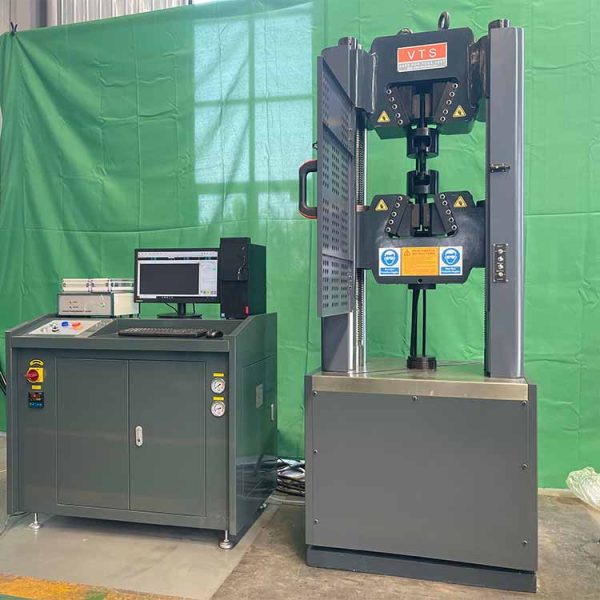

Nó thông qua 4 cột được mạ crom và 2 vít dẫn đầu, độ cứng cao, ổn định hơn.Kẹp kéo thủy lực vận hành bằng nút nhấn, dễ dàng vận hành.
Vít bu lông và máy kiểm tra kéo dài của nó, piston đi lên và tế bào tải có độ chính xác cao đo trực tiếp lực kiểm tra, bộ mã hóa đo độ dịch chuyển và độ giãn kế điện đo phần mở rộng của mẫu. Máy được hiệu chuẩn theo tiêu chuẩn ISO 75001 và ASTM E4.
Nó có thể phù hợp với tiêu chuẩn thử nghiệm như ASTM A193 DIN en iso 898-1, ASTM F606-1, ASTM A370, Astm a 325, Astm a 490, MỘT CỦA BẠN ISO 3506-1 vân vân.
ISO 3506 Vít bu lông Fastener và máy kiểm tra độ bền kéo
Cách kiểm tra độ bền kéo của ốc vít?

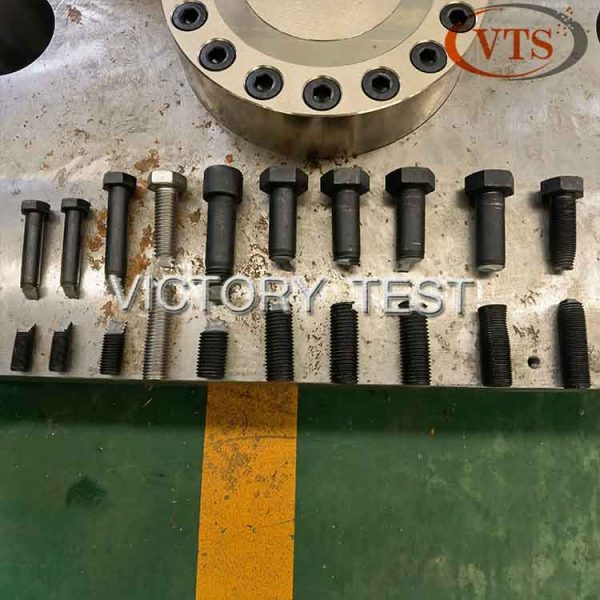

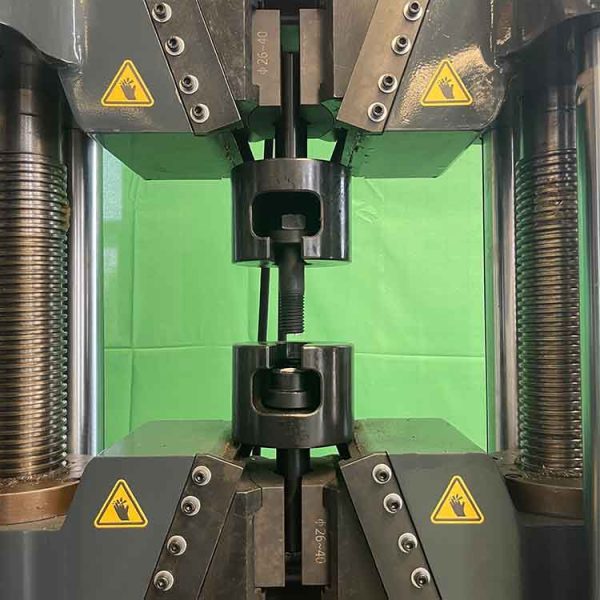

Độ bền kéo hoặc độ bền kéo cuối cùng của dây buộc là lực mà dây buộc bị đứt. Để kiểm tra độ bền kéo, chúng tôi sử dụng thử nghiệm độ bền kéo hình nêm trong đó một cái nêm được đặt dưới đầu của dây buộc và lực được tác dụng cho đến khi dây buộc bị đứt.
Kiểm tra độ bền kéo của dây buộc ASTM là gì?
ISO 898-1 | ISO 3506-1: Kiểm tra dây buộc ren…
Tiêu chuẩn ISO 898-1, ISO 3506-1 hoặc ASTM F606 bao gồm các chi tiết về kiểm tra độ bền kéo của ốc vít có ren. Ví dụ, tốc độ kiểm tra không được vượt quá 25 mm/phút. Ngoài ra, khi xác định cường độ năng suất hoặc cường độ năng suất bù đắp, tốc độ thử nghiệm tối đa là 10 mm/phút.
Sức mạnh của bu lông là gì?
Lớp bu lông
Các lớp phổ biến (điểm) trong hệ mét là 5.8, 8.8, 10.9, Và 12.9. Mỗi lớp có một cường độ bu lông cụ thể. Bất kể hệ thống nào được sử dụng, số cao hơn có nghĩa là bu lông mạnh hơn. Đối với hầu hết các ứng dụng gia đình và ô tô, bạn chỉ cần cấp độ bền bu lông 8 hoặc cấp số liệu 10.9 trở lên.
Thông số kỹ thuật chính
| Thông số mô hình | WAW-300E | WAW-600E | WAW-1000E | WAW-2000E |
| Tối đa. lực lượng kiểm tra (kN) | 300 | 600 | 1000 | 2000 |
| Sự chính xác | ± 0,5% giá trị đọc | |||
| Phạm vi đường kính mẫu tròn (mm) | φ10-φ32 | φ10-φ40 | φ13-φ60 | φ15-φ70 |
| Phạm vi độ dày mẫu phẳng (mm) | 0-25 | 0-30 | 0-40 | 10-70 |
| Phạm vi chiều rộng mẫu phẳng (mm) | 75 | 90 | 100 | 120 |
| Không gian kéo (mm) | 600 | 740 | 800 | 950 |
| Không gian nén (mm) | 530 | 650 | 670 | 750 |
| Khoảng trống giữa các cột (mm) | 465 | 485 | 515 | 700 |
| Kích thước tấm nén trên và dưới (mm) | f120 | f160 | 200×200 | f240 |
| Khoảng cách uốn bằng cuộn cuộn (mm) | 30-400 | 30-430 | 30-380 | 50-430 |
| Tối đa. hành trình piston (mm) | 200 | 200 | 250 | 250 |
| Nguồn điện | 380V ± 10%, 50Hz, ba pha | |||
| Môi trường làm việc | 10-40oC, Độ ẩm tương đối<80% | |||
| Kích thước của máy chủ (mm) | 740×620×2058 | 790×690×2330 | 880×760×2660 | 1120×850×3270 |
| Kích thước tủ điều khiển (mm) | 1150×870×650 | |||
| Cân nặng (kg) | 1800 | 2500 | 3500 | 5000 |
ISO 3506 Ốc vít bu lông fastener và máy kiểm tra độ bền kéo/đai ốc thép
