BS 7448 Dynamische und statische Prüfmaschinen
BS 7448 Dynamische und statische Prüfmaschinen
(Bruchmechanische Zähigkeit – Dynamische/Ermüdungsprüfmaschinen)
BS 7448 Detaillierte Testmethoden und Maschinenanforderungen
BS 7448 ist ein britischer Standard für bruchmechanische Zähigkeitsprüfungen. Es handelt sich um ein mehrteiliges Dokument, Wird hauptsächlich zur Bestimmung der Bruchzähigkeitsparameter verwendet (Spannungsintensitätsfaktor K, kritische Rissspitzenöffnungsverschiebung CTOD, kritisches J-Integral) von metallischen Werkstoffen und Schweißverbindungen. Es wird häufig bei der Sicherheitsbewertung kritischer Schweißkonstruktionen wie Offshore-Plattformen eingesetzt, Öl- und Gaspipelines, und Druckbehälter. Nachfolgend finden Sie eine detaillierte Zusammenfassung der Testmethoden und der entsprechenden Maschinenanforderungen für jedes Teil, zusammengestellt von der VTS-Team.
Kerntestmethoden (Nehmen wir als Beispiel den CTOD-Test, einschließlich gemeinsamer Anforderungen für jedes Teil) BS 7448 Dynamische und statische Prüfmaschinen
Die Testmethoden in BS 7448 Folgen Sie dem Kernprozess von “Probenvorbereitung – Ermüdungsvorriss – Belastungstest – Datenverarbeitung – Gültigkeitsbestimmung.” Unter diesen, der CTOD-Test (Rissspitzen-Öffnungsverschiebungstest) ist der am weitesten verbreitete Kerntesttyp. Im Folgenden werden der allgemeine Prozess und die spezifischen Anforderungen für jedes Teil detailliert beschrieben:
Probenvorbereitung
Die Probenvorbereitung ist für die Sicherstellung der Testvalidität von grundlegender Bedeutung. BS 7448 Es gelten strenge Vorschriften bezüglich der Probenart, size, Kerbenposition, und Bearbeitungsgenauigkeit:
1. Probentyp: Die Dreipunktbiegung (TPB) Standardproben werden bevorzugt. In einigen Szenarien, Es kann eine kompakte Zugprobe verwendet werden (geeignet für hohe Einschränkungen, Bedingungen mit hohem Stress);
2. Größenanforderungen: Nehmen wir als Beispiel einen typischen Dickplattentest, Die Dreipunktbiegeprobe hat eine Breite W = 127 mm, Dicke B = 62 mm, Länge L = 550 mm, und Spanne S = 112B (Unterschiedliche Dicken erfordern eine Anpassung entsprechend dem Standardverhältnis);
3. Kerbbearbeitung:
– Verwenden 0.12 Die Kerbe wird mit einem bearbeitet 1 mm Molybdän-Drahtschneider. Die Kerbe in der Schweißprobe befindet sich auf der Soll-Mittellinie der Schweißnaht, und die Kerbe in der Wärmeeinflusszone ist 0-1 mm von der Fusionslinie entfernt.
– Die Tiefe der mechanischen Kerbe beträgt ca 45% der Probenbreite W, um sicherzustellen, dass die gesamte Risstiefe den Anforderungen nach nachfolgender Ermüdungsrissbildung entspricht.
4. Material- und Schweißanforderungen: Das Grundmaterial, Schweißprozess (e.g., SMAW, GESEHEN), und abgeschrägter Typ (X-Typ, K-Typ, usw.) müssen klar definiert sein. Für mehrlagige Schweißnähte, Die Anzahl der Schweißdurchgänge darf nicht geringer sein als 24 (für dicke Teller).
Vorbereitung vor Ermüdungsrissen
Ziel ist es, scharf zuzubereiten, gleichmäßige Ermüdungsrisse aufgrund mechanischer Kerben, Simulation der Rissmorphologie in tatsächlichen Strukturen. Spezifische Anforderungen sind wie folgt:
1. Ausrüstung: Erforderlich ist eine Hochfrequenz-Ermüdungsprüfmaschine mit präziser Laststeuerung und Zyklusaufzeichnungsfunktionen.
2. Prozessparameter: Die Ermüdungsbelastung wird bei Raumtemperatur in symmetrischen oder asymmetrischen Zyklen durchgeführt, um eine stabile Rissausbreitung sicherzustellen.
3. Crack-Qualitätsanforderungen:
– Grundmaterialproben: Durchschnittliche Risstiefe a₀ = 0,45~0,55W, Tiefenunterschied zwischen zwei beliebigen Punkten an der Rissspitze ≤ 10 %a₀;
– Schweißverbindungsproben: Durchschnittliche Risstiefe a₀ = 0,45~0,70W, Tiefenunterschied zwischen zwei beliebigen Punkten ≤ 20 %a₀;
– Die Mindestgröße vor dem Riss sollte nicht kleiner sein als der größere Wert 1.3 mm und 2,5 % W, und der Winkel zwischen der Rissausbreitungsrichtung und der Ebene der Drahtschnittkerbe sollte ≤ 10° betragen;
4. Restspannungskontrolle: Lokale Komprimierungsmethoden (wie die doppelseitige Einkerbungsbehandlung, mit einem Druckblockdurchmesser von φ30 mm und einer Eindruckbelastung von 70 kN) sollte für Schweißproben verwendet werden, um die verbleibende Schweißspannung zu reduzieren und die Ausbreitung von Rissen zu verhindern.
Belastungstest und Datenerfassung
Wählen Sie basierend auf dem Testszenario die geeignete Lademethode aus (normale Temperatur/niedrige Temperatur, statisch/dynamisch). Der Kernprozess ist wie folgt:
1. Umweltkontrolle:
– Niedertemperaturtest: Die Probe muss in eine Temperaturkammer gegeben werden, und die Temperatur muss gemäß den Standardanforderungen geregelt werden (e.g., -18℃ wird häufig für Offshore-Plattformszenarien verwendet, und -15℃ wird üblicherweise für Pipeline-Stahlszenarien verwendet). Die Haltezeit muss eine gleichmäßige Temperatur über die gesamte Probe hinweg gewährleisten.
– Normaltemperaturtest: Die Umgebungstemperatur wird zwischen 5 und 40 °C geregelt, und die relative Luftfeuchtigkeit beträgt ≤90 %.
2. Lademethode:
– Statische Belastung (Teil 1, Teil 2): Das Laden erfolgt in einem Durchgang, bis die Probe instabil wird und versagt. Die Ladegeschwindigkeit wird zwischen 0,5 und 1,0 mm/min gesteuert.
– Dynamisches Laden (Teil 3): Die Wachstumsrate des Stressintensitätsfaktors muss sein >3.0 MPa·m/s. Um eine schnelle Belastung zu erreichen, wird eine dynamische Prüfmaschine eingesetzt.
3. Datenerfassung: Die Last-Verschiebung (P-V) Die Kurve wird in Echtzeit mithilfe eines Datenerfassungssystems aufgezeichnet. Parameter wie Ladegeschwindigkeit, Umgebungstemperatur, und Verschiebungsänderungen werden synchron erfasst. Die Häufigkeit der Datenerfassung muss den Anforderungen für die Überwachung der Rissausbreitung entsprechen.
Kernanforderungen an Prüfmaschinen
BS 7448 legt klare Anforderungen an die Genauigkeit fest, Steifigkeit, Kontrollmöglichkeiten, und Hilfsfunktionen von Prüfmaschinen. Die Maschinenanforderungen für verschiedene Testphasen sind wie folgt:

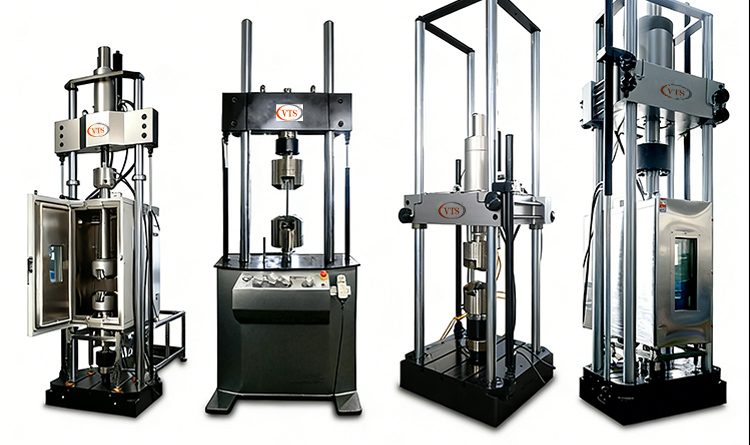

Dynamische/Ermüdungsprüfmaschinen (Zur Vorbereitung vor Ermüdungsrissen)
1. Typ: Bevorzugt werden Hochfrequenz-Ermüdungsprüfmaschinen, zeichnet sich durch einfache Struktur aus, hohe Effizienz, und geringer Energieverbrauch. Sie können symmetrisch arbeiten, asymmetrisch, oder unidirektionale pulsierende Ermüdungstests.
2. Leistungsanforderungen:
– Ladegenauigkeit: Genauigkeit der dynamischen Lastregelung ≤ ±1 %, ist in der Lage, voreingestellte zyklische Lasten stabil auszugeben;
– Steifigkeit: Der Maschinenkörper muss eine hohe Steifigkeit aufweisen, um Verformungen während der Belastung zu verhindern, Dies könnte die Stabilität der Rissausbreitung beeinträchtigen;
– Steuerfunktionen: Es muss über eine computergestützte Laststeuerung verfügen, Aufzeichnung der Zykluszählung, und automatische Abschaltfunktionen, und in der Lage sein, den Rissausbreitungsstatus in Echtzeit zu überwachen;
– Umweltanpassungsfähigkeit: Es muss an Umgebungen mit hohen und niedrigen Temperaturen anpassbar sein, um die Ermüdungsvorrissanforderungen bei verschiedenen Temperaturen zu erfüllen;
3. Einhaltung: Es muss der DIN EN ISO/IEC entsprechen 17025 und JB/T-Standard 5488-1991 Anforderungen.
Universelle Prüfmaschine (Für statische Belastungstests)
1. Kernfunktionen: Verfügt über eine quasistatische Belastbarkeit, Ermöglicht Dreipunktbiegung oder kompakte Zugbelastungsmodi;
2. Leistungsanforderungen:
– Ladegenauigkeit: Genauigkeit der Ladegeschwindigkeitssteuerung ≤ ±0,05 mm/min, ist in der Lage, eine Standardladegeschwindigkeit von 0,5 bis 1,0 mm/min stabil aufrechtzuerhalten;
– Lastmessung: Ausgestattet mit einem hochpräzisen Lastsensor, Lastmessgenauigkeit ≤ ±0,5 %, Der Bereich muss die erwartete Versagenslast der Probe abdecken (e.g., für Dickblechprüfungen, Es muss eine Tragfähigkeit von Hunderten von kN haben);
– Wegmessung: Ausgestattet mit einem Dehnungsmesser, Genauigkeit der Wegmessung ≤ ±0,001 mm, ist in der Lage, Verschiebungsänderungen an der Probenkerbe in Echtzeit zu erfassen;
– Steifigkeit und Stabilität: Hohe Steifigkeit des Maschinenkörpers, kein Kriechen beim Laden, Gewährleistung der Genauigkeit der Last-Verschiebungs-Daten;
BS 7448 Dynamische und statische Prüfmaschinen/DDynamische Prüfmaschine (Teil 3: Für dynamisches Laden)
1. Leistungsanforderungen: Muss über eine Schnellladefähigkeit verfügen, ist in der Lage, eine Wachstumsrate des Stressintensitätsfaktors zu erreichen > 3.0 MPa·m/s;
2. Kontrolle und Akquisition: Ausgestattet mit einem Hochgeschwindigkeits-Datenerfassungssystem, Abtastfrequenz ≥1000 Hz, ist in der Lage, augenblickliche Last- und Verschiebungsänderungen bei dynamischer Belastung zu erfassen;
3. Sicherheitsschutz: Verfügt über umfassende Sicherheitsschutzvorrichtungen, um zu verhindern, dass Probenfragmente während der dynamischen Belastung verspritzen.
Umweltkontrollausrüstung
1. Temperaturkammer:
– Temperaturkontrollbereich: Deckt -40℃ bis Umgebungstemperatur ab (Erfüllt die Prüfanforderungen bei niedrigen Temperaturen), Temperaturregelgenauigkeit ≤±1℃;
– Gleichmäßigkeit: Temperaturgleichmäßigkeit innerhalb der Kammer ≤±2℃, Gewährleistung einer gleichmäßigen Gesamttemperatur der Probe;
– Anpassungsfähigkeit: Der Innenraum bietet Platz für Proben und Ladevorrichtungen in Standardgröße, ohne dass die Ladevorgänge beeinträchtigt werden;
2. Spezielle Umweltgeräte (falls erforderlich): Für Tests in korrosiven oder Hochtemperaturumgebungen, entsprechende Umweltsimulationskammern (wie Kammern für korrosive Gasumgebungen, Hochtemperaturöfen) sind erforderlich, um die BS zu erfüllen 7448 erweiterte Prüfanforderungen.
Mess- und Hilfsgeräte
1. Datenerfassungs- und -verarbeitungssystem: Ausgestattet mit Echtzeit-Datenaufzeichnung, Lagerung, und Analysefunktionen, ist in der Lage, automatisch Last-Verschiebungs-Kurven zu erstellen, und Unterstützung der automatischen Berechnung von K, Kabeljau, und J-Werte;
2. Kalibrierungsausrüstung: Kalibrieren Sie die Prüfmaschine regelmäßig, Sensoren, und Messgeräte zur Gewährleistung der Rückverfolgbarkeit der Messergebnisse. Kalibrierstandards müssen nationalen oder internationalen messtechnischen Standards entsprechen;
3. Vorrichtungen und Werkzeuge: Ausgestattet mit speziellen Dreipunkt-Biegeprobenhalterungen und kompakten Zugprobenhalterungen. Die Vorrichtungen zeichnen sich durch eine hohe Steifigkeit und präzise Positionierung aus, Gewährleistung einer gleichmäßigen Spannungsverteilung während der Probenbelastung.
Vorsichtsmaßnahmen für die Standardanwendung
1. Während des Tests ist eine strenge Kontrolle der Probentemperatur unerlässlich, insbesondere bei Tieftemperaturtests. Eine unzureichende Haltezeit führt zu einer ungleichmäßigen Probentemperatur, Auswirkungen auf die Testergebnisse haben.
2. Die Bildung von Ermüdungsvorrissen ist ein entscheidender Schritt im Test. Die Schärfe und Gleichmäßigkeit der Risse bestimmen direkt die Testvalidität. Eine genaue Kontrolle der Belastungsparameter mittels einer Hochfrequenz-Ermüdungsprüfmaschine ist erforderlich.
3. Der Prüfbericht muss die Probeninformationen vollständig enthalten, Testparameter, Messdaten, und Validitätsbewertungsergebnisse. Wenn die Gültigkeitsvoraussetzungen nicht erfüllt sind, die Gründe sind zu vermerken, und der Test muss wiederholt werden.
