ISO 3506-1 ファスナーボルトナットスクリュー引張試験機
ISO 3506-1, ISO 898-1 and ASTM F606 standards describe tests on threaded fasteners (ボルト, screws and studs) including steel screws and their mechanical and physical properties such as tensile strength, オフセット利回り (最小ストレス), elongation after fracture and hardness.
試験規格: ボルトの試験, DIN EN ISO に準拠したネジとスタッド 898-1, ASTM F606-1, ディン・EN・ISO 3506-1
ファスナーホルダー M6-M42
300kN, 600kN 1000kN 2000kN
ねじ付きファスナー ISO の耐荷重試験 898-1.
- 説明
- 問い合わせ
説明

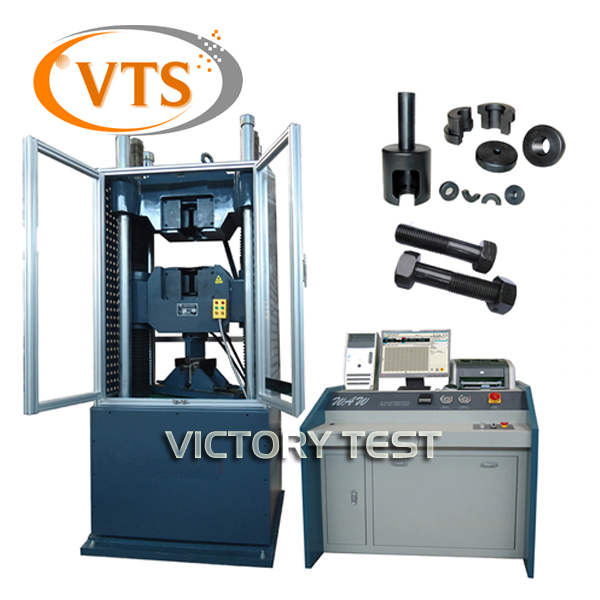

ファスナーボルトナットスクリュー引張試験機
ファスナー引張試験機
(ディン・EN・ISO 898-1, ASTM F606-1, ディン・EN・ISO 3506-1)
導入
このWAWシリーズは ファスナーボルトナットねじ引張試験機 ファスナーボルトナットネジの引張試験に広く使用されています.
採用します 4 クロムメッキを備えた柱 2 先頭のネジ, 高い剛性, より安定しています.押したボタン操作油圧引張グリップ, 簡単に動作します.
コンピューター制御サーボ油圧タイプです, ピストンが上がり、高精度の荷重セルが直接測定試験力を測定します, 標本の拡張を測定する変位と電気伸縮計の測定エンコーダー. マシンはISOに従って較正されています 75001 およびASTM E4.
ISOなどのテスト標準に準拠することができます 898-1, ASTM F606-1, あなたのもの ISO 3506-1 等.
主な技術パラメータ
| パラメーターモデル | WAW-300E | WAW-600E | WAW-1000E | WAW-2000E |
| マックス. 試験力 (kN) | 300 | 600 | 1000 | 2000 |
| 正確さ | 読み取り値の±0.5％ | |||
| 丸い標本径の範囲 (mm) | φ10-F32 | φ10-F40 | φ13-F60 | φ15-F70 |
| 平らな標本の厚さ範囲 (mm) | 0-25 | 0-30 | 0-40 | 10-70 |
| 平らな試験片幅範囲 (mm) | 75 | 90 | 100 | 120 |
| 引張空間 (mm) | 600 | 740 | 800 | 950 |
| 圧縮スペース (mm) | 530 | 650 | 670 | 750 |
| 列間のクリアランス (mm) | 465 | 485 | 515 | 700 |
| 上下のコンプレスプレートのサイズ (mm) | φ120 | φ160 | 200×200 | φ240 |
| パスロールによる曲げの距離 (mm) | 30-400 | 30-430 | 30-380 | 50-430 |
| マックス. ピストンストローク (mm) | 200 | 200 | 250 | 250 |
| 電源 | 380V±10%, 50Hz, 3フェーズ | |||
| 作業環境 | 10-40℃, 相対湿度以下80％ | |||
| ホストマシンの寸法 (mm) | 740×620×2058 | 790×690×2330 | 880×760×2660 | 1120×850×3270 |
| 制御キャビネットの寸法 (mm) | 1150×870×650 | |||
| 重さ (kg) | 1800 | 2500 | 3500 | 5000 |
