Быстрое распространение трещин ISO 13477 на трубах ПНД RCP Tester
Быстрое распространение трещин ISO 13477 на тестере RCP HDPE Pipes

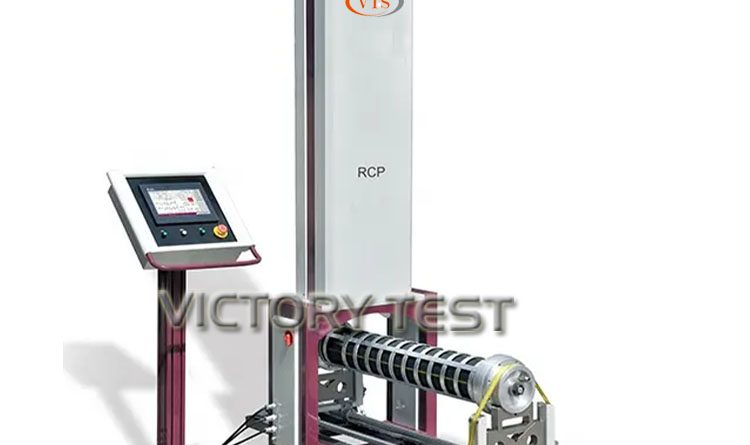

Тестер быстрого распространения трещин (РКП)
РКП используется для определения критического давления или критической температуры для быстрого распространения трещин.
ИСО 13477 Трубы из термопласта для транспортировки жидкостей- Определение устойчивости к быстрому распространению трещин (РКП) —Маломасштабное стационарное испытание (S4 тест)

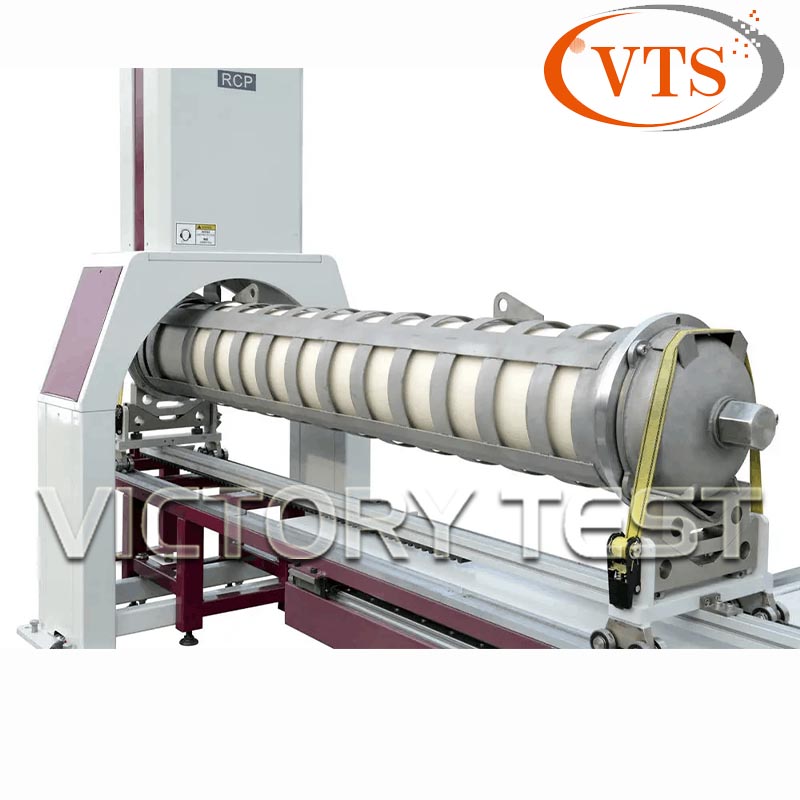

Тестовый блок RCP
Характеристики
Быстрое распространение трещин ISO 13477 на трубах HDPE RCP Ester
- Рациональная структура и точная скорость удара. В базовом блоке имеется накопитель энергии., который должен преобразовать упругую потенциальную энергию в кинетическую энергию, что диапазон скорости удара можно контролировать от 1 до 20 м/с.
- Был введен терминал управления Lndustrial, а красочный дисплей сенсорного экрана предоставляет больше информации оператору, например, время предварительной обработки образца, текущее давление внутри трубы, скорость удара, длина трещины и температура испытания,
- Быстрое заполнение давления и точное давление для труб DN200 до DN500, Давление настройки может быть достигнуто в течение 30 с..
- Благодаря модульной конструкции, Система может быть обновлена и расширена, чтобы быть подходящей для разных размеров
- Высокая жесткая рама повышает несущую способность системы, а несколько буферов в раме уменьшают силу удара от высокоскоростного ударника., так что соединение компонента идеально подходит после повторения
- Высокоэффективная и надежная система хранения энергии. Система накопления энергии с высокой скоростью накопления и система подъема бойка могут быть надежно зафиксированы или быстро отпущены..
- Легко регулируемая опора и простая сборка & Система позиционирования с быстрой связью экономит время и оказалась чрезмерно хорошо работающей в эксплуатации с
- Автоматическая система подтверждения безопасности. Это означает, что правильное расположение испытательного образца и ударного лезвия определяется автоматически., так что столкновение образец сборки с лезвием нападающего было запрещено, и лезвие не будет высвобождено, когда образец не в
RCP низкотемпература (необязательный)
- Предусмотрены автоматически активируемые двери.. Из соображений экономии времени, сборка входит в
Кондиционирующий шкаф через пневматическую открывающую дверь.
- Сверхнизкая температура и высокая эффективность. Температура может упасть до -30 В пределах 1омина и нескольких групп образцов можно лечить одновременно.. Температуру можно контролировать и регулировать
- Для охлаждающих станций имеются независимые рельсы для подачи проб.. Уникальный уплотнительный дизайн для шкафа избегает феномена замораживания между уплотнением и
- Отличная теплоизоляционная система помогает повысить безопасность и сэкономить питание
- Несколько систем защиты безопасности, в том числе Escape и Alaring Device для
Блок подачи образца RCP:
В качестве стандарта, устанавливающего “Посвящение трещин должно следовать внутри 3 Протокол удаления испытательной трубы из кондиционирования”, ограниченное время для размещения испытательного образца и повышения внутреннего давления. По этой причине мы предлагаем комплектную электрическую установку для доставки проб..
Характеристики
- Высокая точность и высокая доставка
Благодаря системе позиционирования и системе автоматического привода, Образец можно поднять из кондиционирующего шкафа в течение 30 -х годов. 2.Терминал управления ПЛК и цветной сенсорный экран.
Интегрированный мониторинг во время тестирования и предоставление клиенту дополнительной информации., например, температура охлаждения, время предварительной обработки, вход пробы& выход, и т. д..
RCP END Caps:
Быстрое распространение трещин ISO 13477 на трубах HDPE RCP Ester
Он состоит из фронта & задняя уплотнительная часть, ограничительное кольцо, перегородки, уплотнительные кольца, и т. д..
Выбираются различные спецификации,
В том числе φ32 мм, φ63 мм, φ110 мм, φ160 мм, φ250mm, φ315 мм, φ400 мм и φ500 мм, и т. д..
Параметры:
Быстрое распространение трещин ISO 13477 на трубах HDPE RCP Ester
| Размеры испытательной трубы | 32мм-250 мм | ||
| Скорость удара удара лезвия | 5М/с до 20 м/с, с шагом 0,5/с | ||
| Точность скорости | Почва 0,5 м/с | ||
| Давление | Давление среды | Азот (оборудован пользователем) | |
| Диапазон | ≤2,5 МПа | ||
| Класс точности | Оценка:0.5 | ||
| Режим управления | Управление ПЛК и сенсорный экран. | ||
| Выпуск лезвия ударника | Пневматический | ||
| Пневматический накопитель энергии | с моторным приводом | ||
| Измерение скорости | Независимое измерение, последовательный интерфейс связи | ||
| Режим хранения | Флешка | ||
| Источник питания | 220VAC 50 Гц 1 кВт | ||
| Интерфейс сжатого воздуха | 3/8 ” быстрое соединение, Шланг высокого давления | ||
| Сжал 「Supply | 3- 4МПА (оборудован пользователем) | ||
| Защита безопасности | IP55 | ||
| Базовый блок | Масса | 500кг | |
| Измерение (LXWXH) | (1200*590*2850)мм | ||
| Основной контроллер | Масса | 80кг | |
| Измерение (LXWXH) | (800*460*1080)мм | ||
| RCP Шкаф низкотемпературного кондиционирования (необязательный) | |||
| Испытательные станции | 1 | ||
| Кубик | 1 станции | 1800*4600*2300 | |
| Диапазон контроля температуры | 0° C ~ -30 ° C. | ||
| Точность отображения температуры | 0.1° C. | ||
| Охлаждающая сила | 1 станция | 5П, Почасовая пропускная способность:10.7КВт | |
| Источник питания | 380VAC 50 Гц 5 кВт | ||
| Масса | 650кг | ||
| Система доставки образцов RCP | |||
| Режим управления | Управление ПЛК и сенсорный экран. | ||
| Количество испытательных станций | 1 | ||
| Доставка образца | Пневматический и моторный привод | ||
| Расстояние доставки образца (Автоматический) | 3400мм | ||
| Скорость доставки образца | 370мм/с | ||
| Самое долгое время доставки образца | 33с | ||
| Сжатый воздух | <0.8МПА (оборудован пользователем) | ||
| Источник питания | 220VAC 50 Гц 300 Вт | ||
| Масса | 300кг | ||
| Измерение (LXWX H.) | 1100ММ × 1800 мм × 2850 мм | ||
